11Panelen op een plat dak

Volgens Leefmilieu Brussel (Gids Duurzame Gebouwen) zijn er in essentie drie opties: 1. Ballast. Consoles of een draagstructuur met gewicht erop, zoals betonblokken of grind. Het dak wordt niet doorboord. Nadeel: het gewicht en de gevoeligheid voor wind. 2. Bevestiging aan de gebouwstructuur. Een draagstructuur die door de dakopbouw in de onderliggende constructie verankerd is. Rond de verankeringspunten is een volledige afdichting nodig. 3. Kleven. Soepele panelen in dunne lagen die rechtstreeks op het dakmembraan gekleefd worden. Dat is bedoeld voor daken met een lichte helling, tot ongeveer 10°, en een gewicht onder 10 kg/m².

Los geplaatste, geballaste panelen kunnen door zuiging oplichten, kantelen of verschuiven. Laat een bijkomende draagstructuur daarom controleren door een stabiliteitsingenieur.

• Zuid: consoles en draagstructuren staan volgens Leefmilieu Brussel op 15° tot 40°.
• Platte oost-westopstelling: doorgaans laag, zodat de rijen dicht op elkaar passen.
• Een steilere helling vraagt meer afstand tussen de rijen, zie 'Afstand tussen de rijen'.

Opbrengst per kWp (PVGIS, gemiddelde van vijf Vlaamse steden):

Bijna vlak leggen kost dus weinig tegenover de volle helling. Meer over richting en helling in Opbrengst in Vlaanderen en Oriëntatie en hellingshoek.

Staan de rijen te dicht, dan werpt de ene rij schaduw op de volgende. Leefmilieu Brussel geeft de vuistregel dat de tussenruimte drie keer de hoogte van het vorige paneel is. Dat komt neer op een schaduwhoek van 18,5°. De "pitch" is de afstand van de onderrand van de ene rij tot de onderrand van de volgende.

Berekening voor een paneel van 1,76 × 1,13 m (aangenomen formaat van een paneel van 460 Wp, ongeveer 2,0 m² en 23 % rendement). De tweede regel zorgt voor geen schaduw op 21 december om 12 u zonnetijd, wanneer de zon in Gent 15,5° hoog staat.

Een steile helling kost dus snel veel plaats: bij 35° neemt één rij ruim 5 m dak in voor een paneel van 1,76 m lengte.

Bij een platte oost-westopstelling kijken de panelen om beurt naar oost en west, met een lage helling. De rijen schermen elkaar minder af, dus er passen meer panelen op hetzelfde dak. Onderzoekers van de EPFL (Zwitserland) vergeleken drie daken in Neuchâtel. Een oost-westopstelling met 5° tot 7° helling gaf telkens meer opbrengst per m² dak dan zuid: 60 tegenover 52, 71 tegenover 43 en 86 tegenover 75 kWh per m² dak per jaar. Dat is 14 %, 66 % en 14 % meer. Financieel was het resultaat gemengd: zuid was het best voor twee daken, de oost-westopstelling voor het derde. Het gaat om een kleine studie in Zwitserland, in een ander klimaat dan het onze.

Wind kan panelen optillen, kantelen of laten schuiven. Buildwise meldde na een winderige winter veel schadegevallen in België, vooral bij geballaste structuren. De windbelasting is het hoogst aan de hoeken en randen van het dak. Bouwunie raadt aan daar geen panelen te plaatsen, een afschermplaat aan de achterzijde te gebruiken en kleine spleten tussen de panelen te laten voor drukvereffening.

Hoeveel ballast je nodig hebt, hangt af van de gebouwhoogte, de plaats op het dak, de helling en de afstand tot de rand. Er is geen universeel getal. De bronnen noemen zelf alleen indicatieve oppervlaktelasten:

De spreiding laat zien dat elk dak een eigen berekening nodig heeft. Een lagere helling en aangepaste rijafstand kunnen de ballast sterk verminderen.

• Daken zijn normaal berekend op circa 80 kg/m² (niet toegankelijk), circa 250 kg/m² (toegankelijk bij woningen) en circa 300 kg/m² (toegankelijk bij kantoren).
• Een geballast systeem kan meer dan 80 kg/m² wegen. De marge op een niet toegankelijk dak is dus klein. Of die waarden vergelijkbaar zijn, hangt af van wat er in de ontwerpbelasting zit, maar ze tonen waarom een controle nodig is. Laat dat doen door een burgerlijk ingenieur of een gespecialiseerd bureau.
• Zonnepanelen zelf wegen ongeveer 11 tot 13 kg/m² (WTCB).

• Bij een bestaand dak raadt Bouwunie minstens een nieuw membraan aan, omdat panelen ongeveer 20 tot 25 jaar meegaan. Kabeldoorvoeren vragen aandacht voor luchtdichtheid.
• Fluvius raadt aan dakisolatie of een dakraam te plannen vóór je de panelen plaatst. Rieten daken en groendaken raadt Fluvius af om veiligheidsredenen. Heb je een groendak, vraag dan advies voor jouw situatie.
• Houd het dak bruikbaar: afvoeren, opstanden, lichtkoepels en technische toestellen moeten bereikbaar blijven. Laat kabels niet in water liggen en laat geen ondersteuning de afwatering blokkeren. Controleer of beschermlagen en dragers geschikt zijn voor de dakbedekking.
• Kijk naar de resterende levensduur van de dakdichting. Moet het dak na de plaatsing vernieuwd worden, dan moeten de panelen tijdelijk weg. Die kost kan het prijsverschil tussen twee ontwerpen veranderen.
• Betreed de panelen nooit. Het WTCB waarschuwt dat kristallijne panelen daarbij verborgen celschade (microscheurtjes) kunnen oplopen. Dat kan het vermogen merkbaar verlagen, zie Reinigen en onderhoud.

Vraag een legplan, een windberekening voor het gekozen systeem en een overzicht van het gewicht en de verdeling van de belasting op het dak. Laat vastleggen hoe het systeem bevestigd wordt, hoe de kabels lopen en hoe het dak bereikbaar blijft voor onderhoud. Een vaste afstand tot de dakrand of een vaste rijafstand vervangt die berekening niet.

⏱ Volgens Vlaanderen.be heb je vanaf 1 maart 2026 geen vergunning nodig voor zonnepanelen op een plat dak tot maximaal 1 meter boven de dakrand, onder een reeks voorwaarden. Die gaan onder meer over gemeentelijke regels, plannen en erfgoed. Op daken met asbest zijn panelen verboden. De gemeente kan extra voorwaarden opleggen. Vraag bij je gemeente na of de grens ook voor jouw dak geldt.

De hoogte van de bovenrand is lengte × sinus van de helling. Een paneel van 1,76 m blijft onder 1 m tot ongeveer 35° helling, een paneel van 2,0 m tot ongeveer 30°. De AREI-keuring is verplicht, zie AREI-keuring. Voor aanmelden zie Aanmelden bij Fluvius, voor vergunningen Vergunning.

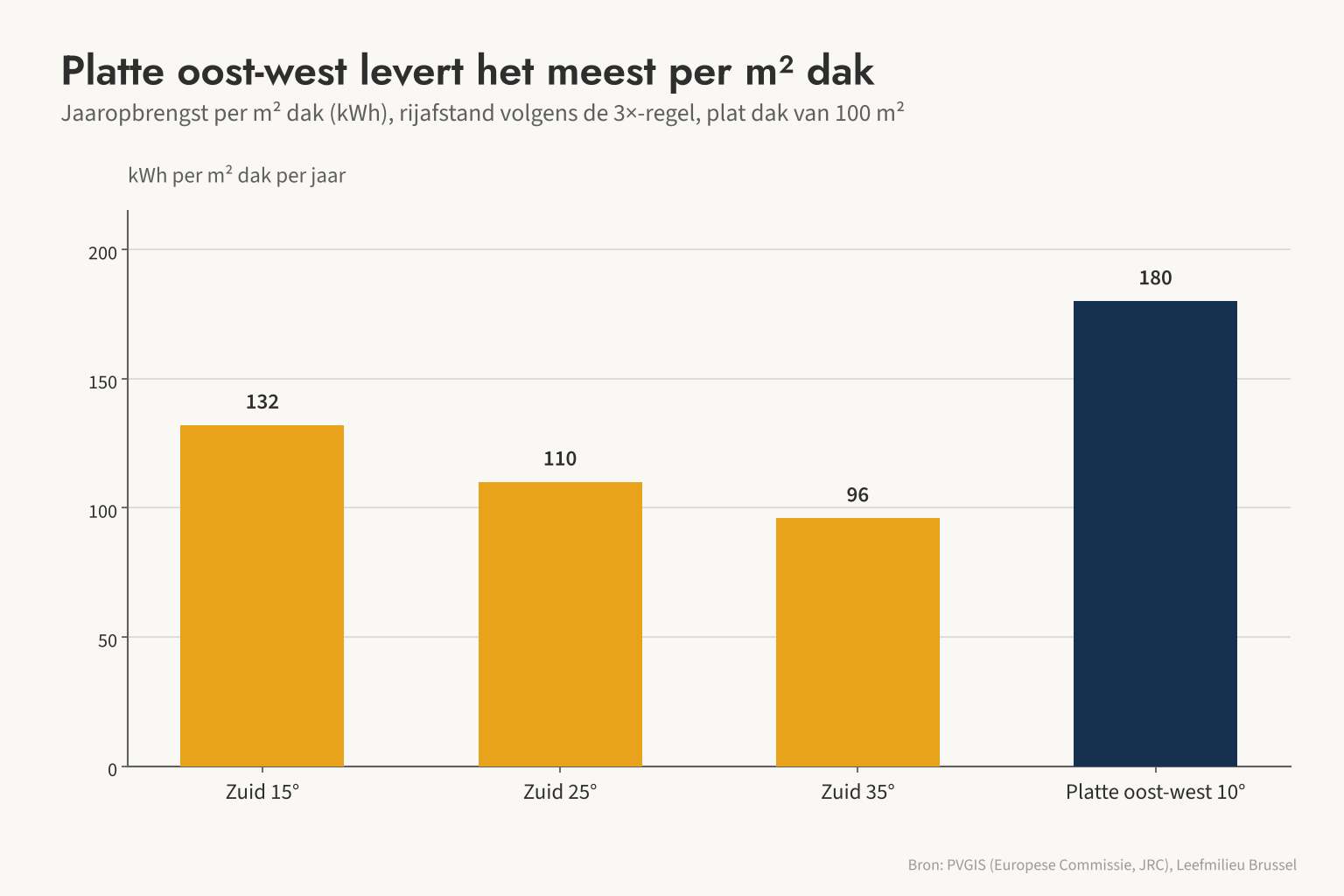

Een plat dak van 100 m² bruikbaar oppervlak. Hoeveel past erop bij zuid in rijen en bij een platte oost-westopstelling?

Aannames: paneel van 1,76 × 1,13 m met 0,46 kWp (460 Wp), rijen zonder hoekzones of looppaden, opbrengst per kWp uit de tabel bij 'Welke helling op een plat dak?', behalve zuid 35° (1.050 kWh per kWp, zoals de MYNRG Check) en platte oost-westopstelling (ca. 900 kWh per kWp, zoals de MYNRG Check voor een oost- of westdak). Zuid met rijafstand volgens de 3×-regel. De oost-westopstelling met 10° helling en 0,3 m tussen de panelen, zonder onderlinge schaduw. Dat laatste geeft een bovengrens.

De steilste opstelling geeft de hoogste opbrengst per kWp, maar de laagste per m² dak. Op een beperkt dak levert de platte oost-westopstelling hier veel meer kWh. Dit cijfer is een bovengrens: bij lage zon schermen de rijen elkaar toch deels af. Een groter vermogen betekent ook een grotere omvormer en meer kosten (Wat een installatie kost, DC/AC-ratio en afkappen), en in december levert een oost-westopstelling nauwelijks (Oriëntatie en hellingshoek).

Gewicht: zeven panelen (3,22 kWp) op zuid 15° met 3×-regel bedekken ongeveer 7 × 1,13 × 3,07 = 24,3 m² dak. Bij meer dan 80 kg/m² is dat meer dan 1,9 ton. Een stabiliteitscontrole bepaalt wat voor jouw dak geldt.

• Per m² dak kan een platte oost-westopstelling meer opleveren dan zuid. Per paneel is de opbrengst ongeveer 15 % lager (900 tegenover 1.050 kWh per kWp in de MYNRG Check), maar er passen veel meer panelen.
• Een steile helling kost veel plaats. Zonder schaduw op 21 december levert 15° ongeveer 121 kWh per m² dak per jaar, 35° maar 84.
• Het dak is zelf een beperking. Ballast van meer dan 80 kg/m² botst met een ontwerpbelasting van circa 80 kg/m² op een niet toegankelijk dak.
• Het meeste wind staat aan de rand. Daarom komen daar liefst geen panelen.

• Rijafstand. Pitch = L × (cos β + sin β ÷ tan e), met L de paneellengte, β de helling en e de zonnehoek. Het aandeel dak dat de panelen horizontaal bedekken is L × cos β ÷ pitch.
• Hoogte. De bovenrand ligt op L × sin β boven het dak.
• Windbelasting. Die volgt de Eurocode NBN EN 1991-1-4: de windzones aan rand en hoeken zijn e = het kleinste van 2 × gebouwhoogte en de afmeting loodrecht op de wind. De krachtcoëfficiënten voor platte daken verschillen van die voor hellende daken, zie Montagesystemen.
• Dichting. Kabeldoorvoeren, ankerpunten en opstanden moeten waterdicht en luchtdicht zijn.

• Leefmilieu Brussel, Gids Duurzame Gebouwen, Fotovoltaïsche installaties op platte en hellende daken (2021)
• Leefmilieu Brussel, Fotovoltaïsche zone-energie, Module 6 Inplanting (2010)
• Bouwunie, Stormschade vermijden door een professionele uitvoering (2019)
• Buildwise, Zonnepanelen op platte daken: windbelastingen (2012)
• WTCB-Contact 2013/4, Manipulatie van kristallijne fotovoltaïsche panelen
• WTCB, Technische Voorlichting 263 (2017), via de gemeente Mechelen
• Vlaanderen.be, Omgevingsvergunning: zonnepanelen bij een woning
• Fluvius, Is mijn dak geschikt voor zonnepanelen?
• EPFL, Peronato e.a., Assessing the Photovoltaic Potential of Flat Roofs (PLEA 2018)
